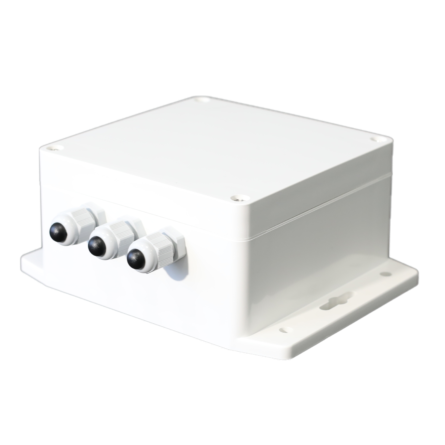

Noble-Sky
Monituloinen langaton lähetin erilaisille antureille ja mittaussignaaleille
Noble-Sky on monipuolinen, paristokäyttöinen langaton lähetin lämpötila-, jännite-, virta- ja digitaalisten signaalien mittaamiseen.
Noble-Sky mahdollistaa useiden erilaisten antureiden ja mittaussignaalien liittämisen samaan langattomaan lähettimeen. Laitteeseen voidaan kytkeä lämpötila-antureita, jännite- ja virtasignaaleja sekä digitaalituloja. Tuettuja lämpötila-antureita ovat useat termoparityypit sekä vastusanturit, kuten Pt100 ja Pt1000. Lisäksi laitteessa on neljä digitaalituloa, joista yksi tukee pulssilaskentaa.
Mittaustiedot välitetään langattomasti Nokeval Sky -radioverkon kautta. LoRa-modulaatioon perustuva radiotekniikka mahdollistaa hyvissä näköyhteysolosuhteissa jopa useiden kilometrien tiedonsiirtoetäisyyden. Lähetettävä tieto on AES-128-salattua. Noble-Sky toimii neljällä vaihdettavalla C-koon alkaliparistolla, ja arvioitu paristonkesto on noin kolme vuotta 15 minuutin lähetysvälillä ja Effort 3 -asetuksella.
IP65-koteloinnin ja -30…+55 °C käyttölämpötila-alueen ansiosta Noble-Sky soveltuu myös vaativiin käyttöympäristöihin ja ulkoasennuksiin. UV-säteilyn kestävyyttä varten kotelo on valmistettu ASA-muovista.
Tuoteominaisuudet
- Monipuoliset mittausmahdollisuudet: 2 tai 4 lämpötila-
anturituloa, 4 jännitetuloa, 2 virtatuloa sekä 4 digitaalituloa - Laaja anturituki: useita termoparityyppejä sekä mm. Pt100-, Pt1000-, Ni- ja Cu-vastusantureita
- Tietoturvallinen, langaton Nokeval Sky -tiedonsiirto
- Pitkä paristonkesto, huoltoystävällinen
- Soveltuu ulkoasennuksiin
Sovellutukset
- Yleiskäyttöinen
Esite
Tekniset tiedot
Yleiset ja mekaaniset tiedot
- Varastointiolosuhteet: -40…+60 °C, suhteellinen kosteus 5-95 %, ei-kondensoiva
- Käyttöolosuhteet: -30…+55 °C, suhteellinen kosteus 5-95 %, ei-kondensoiva
- Suojausluokka: IP65
- Kotelon materiaali: UV-kestävä ASA-muovi
- Mitat: 120 mm x 160 mm x 65 mm
- Paino: TBD
- Asennus: Seinäasennusta suositellaan, 6 ruuvinreikää asennuslaipoissa
- Kaapeliläpiviennit: 3 × M12×1,5 -läpivientiä
- Konfigurointiliitäntä: Micro-USB-liitin piirilevyllä, tuki MekuWin-konfigurointiohjelmistolle
Virtalähde
- Tyyppi: 1.5 V alkaliparisto, 4 x LR14 (C koko)
- Pariston kesto: Noin 3 vuotta lähetysvälin ollessa 15 min ja Effort 3 -asetuksella
- Paristojen vaihto: Käyttäjän vaihdettavissa; paristot on helppo vaihtaa laitteen ollessa asennettuna avaamalla kotelon kansi
Tiedonsiirto ja tietoturva
- Kuvaus: Nokeval Sky -protokolla, LoRa-modulaatio, ei LoRaWAN-yhteensopiva
- Taajuus: 433,3–434,5 MHz
- Lähetysteho: Enintään +10 dBm E.R.P.
- Antenni: Sisäinen, kiinteä heliksiantenni
- Tuetut Sky-vastaanottimet: Kaikki Nokeval Sky -radiovastaanottimet ja yhdyskäytävälaitteet
- Kantama, näköyhteys: Riippuu asennuspaikasta ja ympäristöstä, hyvissä olosuhteissa jopa useita kilometrejä
- Tietoturva: Kaikki laitteen lähettämä data on vahvasti salattu (AES-128)
- Laiteohjelmiston päivitys: Piirilevyllä olevan liittimen kautta
Analogiatulot
- Analogiatulot: 2 tai 4 lämpötila-anturituloa, 4 jännitetuloa ja 2 milliampeerivirtatuloa; kaikki galvaanisesti yhteydessä toisiinsa
- Analogiatulotyypit: Differentiaalinen termopari, resistiivinen lämpötila-anturi (RTD), jännite, virta
- Jännitetulo, matala alue: -4…+28 V, resoluutio 0,1 mV
- Jännitetulo, korkea alue: -18…+126 V, resoluutio 1 mV (enintään 60 V sallittu)
- Jännitetulon tarkkuus: ±5 mV ympäristön lämpötilassa 25 °C + lämpötilaryömintä 60 ppm/°C
- Virtatulon alue: 0…24 mA
- Virtatulon tarkkuus: ±0,008 mA ympäristön lämpötilassa 25 °C + lämpötilaryömintä 60 ppm/°C
Termoparitulot
- Tuetut termoparityypit: B, C, D, E, G, J, K, L, N, R, S, T
- Termoelementin tuloalue (lineaarisuus):
- TcB: 400…1700 °C (0.3 °C)
- TcC: 0…2300 °C (0.5 °C)
- TcD: 0…2300 °C (1 °C)
- TcE: -100…900 °C (0.2 °C)
- TcG: 1000…2300 °C (2 °C)
- TcJ: -160…950 °C (1 °C)
- TcK: -150…1370 °C (0.5 °C)
- TcL: -150…900 °C (0.5 °C)
- TcN: 0…1300 °C (0.1 °C)
- TcR: 0…1700 °C (0.5 °C)
- TcS: 0…1700 °C (0.5 °C)
- TcT: -200…400 °C (1 °C)
- Termoparitulon tarkkuus: Tyypillisesti ±1 °C ympäristön lämpötilan ollessa 25 °C ja mittausalueella +0…+100 °C
RTD-tulot
- Tuetut RTD-anturit: Pt100, Pt1000, Ni, Cu
- RTD-tulon mittausalue: -200…+600 °C
- RTD-tulon tarkkuus: 0,05 % lukemasta + 0,2 °C ympäristön lämpötilassa 25 °C + lämpötilaryömintä 0,01 °C/°C
- Analogiatulojen suojaus: Lyhytaikainen ylijännitekesto -24…+24 V, ESD-suojaus standardin EN 61326 mukaisesti
Digitaalitulot
- Digitaalitulot: 4 digitaalituloa, joista yksi tukee pulssilaskentaa; tulot ovat galvaanisesti yhteydessä toisiinsa
- Digitaalitulotyypit: NPN ja PNP, konfiguroitavissa
- Digitaalitulojen suojaus: Lyhytaikainen ylijännitekesto -24…+24 V, ESD-suojaus standardin EN 61326 mukaisesti
