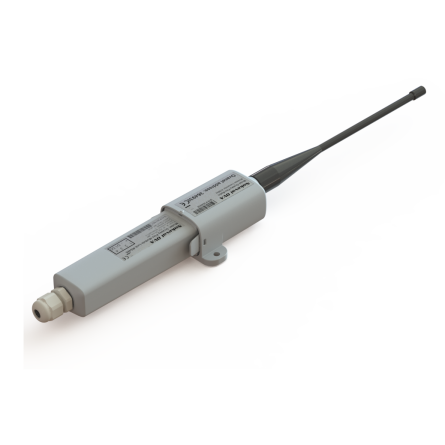

Flex-Sky-Link-RS485

Flex-Sky-Link-RS485 on vastaanotin, ja se on tarkoitettu käytettäväksi Nokeval Sky 433 MHz langattoman tiedonsiirtoteknologian kanssa. Se vastaanottaa Sky-lähettimien lähettämiä datapaketteja.

Tuotekoodi: 98119

Käyttöohje

Flex-Sky-Link-RS485 Manual EN

Ympäristö

• Varastointilämpötila: -40…+70 °C
• Käyttölämpötila: -30…+60 °C
• Käyttöilmankosteus: 0…100 %RH
• Suojausluokka: IP 65
• Kotelon materiaali muovi (PC+ABS)
• Yhteensopiva Sky-sarjan laitteiden ja Ovaport datankeruupalvelun kanssa
• Taajuus: 433 MHz
• Lähetysteho: enintään 10 dBm E.R.P.
  • Kantama Avoimessa tilassa enintään 10 km riippuen asetuksista
  • Kantama sisätiloissa 20-60 m tyypillisesti

RS-485 sarjayhteys

• Liitin: 4-napainen riviliitin yhdistetty tehonsyötön kanssa. Napa 1 +, napa 2 maa, napa 3 D1, napa 4 D0
• Kaapelin enimmäispituus 1000 m
• Protokolla:
  • Modbus RTU, Nokeval SCL, Nopsa Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bits/s
  • Modbus parity 8N1, 8N2, 8E1, 8O1

Virtalähde

• Liitin 4-pin terminal block yhdistettynä RS 485, terminal 1 +, terminal 2 -.
• Virta 8…30 VDC
• Virrankulutus: 50 mA
